弹簧管压力表厂家-隔膜耐震压力表厂家-长城仪表——山东长城自动化，30年生产基地
产品简介：

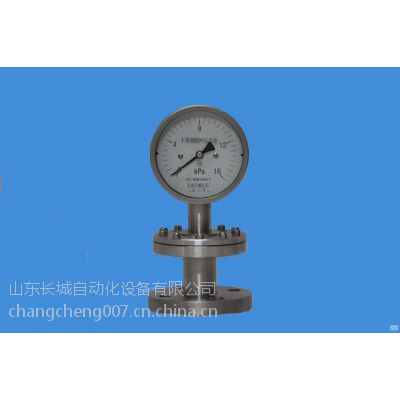

山东长城自动化隔膜压力表采用间接测量结构，广泛适用于粘度大、易结晶、腐蚀性大、温度较高的液体、气体中颗粒状固体介质的压力。山东长城自动化隔膜压力表隔离膜片有多种材料，可适用于多种不同腐蚀性介质的压力测量，主要应用于化工行业、化纤、合成纤维、石油、染化、制碱等工业。仪表工作环境应无腐蚀气体。同时因密封液的热膨胀及隔膜刚度与温度有关，在使用温度偏听偏离 20 ± 5 ℃时，受温度影响有 一个误差，其值为 0.1%/ ℃。
技术参数：
***度：± 1.6% ，± 2.5%
隔膜材料：Ocr18Ni12MO2(316),哈氏合金C（H276C）, 蒙乃尔合金（Cu30NI70）,钽合金（Ta），氟塑料（F4）。
密封垫材料：丁晴橡胶，氟塑料。
执行标准：JB/T8624-97
结构原理：隔膜在被测介质压力作用下产生变形，密封液被压，形成一个相当于 P 的压力，传导至压力仪表，显示被测介质压力值。
温度影响：因密封液的热膨胀及隔膜刚度与温度有关，在使用温度偏听偏离 20 ± 5 ℃时，受温度影响有 一个误差，其值为 0.1%/ ℃
液位差 :软管连接的隔膜压力表在安装时若受到压部与压力仪表处不同位置 , 其液位差将形成一个压力差△ P 的影响 , △ P= 密封液比重液位差。
法兰的选择：现根据 GB （中国）、 HGJ （化工部）、DIN （德国）、 JIS （日本）、 ANSI （美国）等法兰标准以及国内实际使用情况编制成常用法兰系列标准供用户选用，也可以接受用户其他规格的特殊订货。
1.敞开式凸面法兰
代号 | 量程上限值P（MPa） | 推荐法兰标准代号 | 凸面法兰尺寸（mm） | 尺寸图 | ||||||
D | K | d | f | L | C | B | ||||
MF1 | 4 | JIS-10/20K 50A | 155 | 120 | 100 | 3 | 19 | 18 | 50 | 图一 |
4 | 50-1.0/4.0HGJ46 | 160 | 125 | 110 | 3 | 19 | 18 | 50 | ||
4 | ANSI-2B 150IB | 152 | 121 | 92.1 | 3 | 19 | 18 | 2″ | ||
4 | ANSI-2B 300/100IB | 165 | 127 | 92.1 | 3 | 19 | 18 | 2″ | ||
6～10 | 25-10.0 HGJ47 | 125 | 89 | 50.8 | 7 | 20 | 20 | 25 | 图二 | |
6～10 | 50-10.0 HGJ47 | 165 | 127 | 92.1 | 3.5 | 20 | 26 | 50 | ||
16～25 | 20-25.0 HGJ53 | 130 | 89 | 43 | 7 | 22 | 20 | 25 | ||
MF | 4 | 25-4.0 DIN | 115 | 85 | 65 | 3 | 12 | 26 | 25 | 图三 |
2.工字形凸面法兰
代号 | 量程上限值P（MPa） | 推荐法兰标准代号 | 凸面法兰尺寸（mm） | 尺寸图 | ||||
DN | d1 | K | d2 | I | ||||
MG | ≤4 | JIS-10/25K 2*** | 25 | 125 | 90 | 70 | 19 | 图四 |
JIS-10/25K 20A | 20 | 100 | 75 | 58 | 15 | |||
JIS-10/25K 1*** | 15 | 95 | 70 | 52 | 15 | |||
ANSI-1B/15IB | 1″ | 108 | 79.4 | 50.8 | 15.7 | |||
ANSI-1B/300/600IB | 1″ | 124 | 88.9 | 50.8 | 19.1 | |||
20-1.0/4.0HGJ47 | 20 | 105 | 75 | 56 | 14 | |||
3.螺丝接头式[代号ML] 量程上限值：≤60MPa（见图五）
4.螺栓式隔膜隔离器[代号MZ] 测量范围：1～25MPa 隔膜和隔膜座材料：0Cr17ni12Mo2[316]（见图六）
5.卡箍式隔膜隔离器[代号MC]
6.罗姆式隔膜隔离器[带还MN]
7.矩形法兰式隔膜隔离器[代号MH]
使用须知：
仪表工作环境应无腐蚀气体。不得拆卸或更换已配置的仪表以免填充液外泄影响性能。订
货请说明配置仪表名称、型号、测量上限、***度及连接管型式、软管长、隔离器接口型式、
隔离器接口材料，以及法兰配接管子通径、标准代号等。如要求配置其它型式仪表，请另行详
细说明。
公司介绍：
山东长城自动化设备有限公司是国内知名的压力仪器仪表制造商。前身为济南压力表厂，因国家政策而改制，是中国该领域内集产品研发、生产、销售为一体的现代化高科技企业。本企业为中国石化，山东钢铁常年合作单位。
产品系列：
本企业现开发了七大系列：压力仪表系列、温度仪表系列、物位仪表系列、流量仪表系列、显示仪表系列、调节阀系列、管件与阀门系列等上千种规格的自动化控制产品可供用户选择。
具体参数欢迎垂询***：
